宅作设计小品：立体剪裁重量110克的小挎包

首先是一个立体剪裁的小挎包/腰包。前些年日系风的小挎包开始流行。一些手作品牌开始制作推广。面料是亮点，但设计、剪裁、制作相对比较简单。到如今各种品牌都在做了，一些大牌甚至潮牌都在跟风做了。看多了有点疲劳了！

前年南京户外展上获奖的那个阿悠设计黑晶的小挎包。我留意了下公众号里的讲解说明：阿悠说他做成立体剪裁增加下难度，提升下门槛。

我设计这个小挎包也是想再提升下难度，再加高些门槛。我这个的不同点是啥？我只用了广义上（其实拉链那有打断拼接，因为得有开口装东西啊，不打断没法使用了。背面得装背带也得打断拼接）的三个大片拼出来一个圆滚滚的立体形态。开始觉得挺牛，后来想了想其他立体包也是三个大片啊：侧面和底面一个大片，前面一片，后边一片。尴尬！那只能这样说了。我这个剪裁拼接方式挎包类产品中从未出现，原创设计吧！冷汗！

以前用手工做立体剪裁真的是挺难的事情。可现在是21世纪了，直接三维软件建模就行了，大大节省了时间和人力。三维制版整个流程中相对花费的时间最多的修纸版的过程。立体就是立体，平面就是平面，硬把立体展成平面，挤压、变形、拉伸不可避免，这就需要手工去修了，哪少补上，哪多去掉，最终叫每条边的拼接都严丝合缝。这个小挎包还好一共也没多少面，修了几天就搞定了。上次给冰焰做的那个3D睡袋我修S码时修纸版，起早贪黑花了整整18天。那个设计太复杂了噩梦啊！

这个设计灵感来自于坐火车时看到一个乘客的小恐龙手机挂坠，觉得有意思就开始做功课查找了各种和恐龙有关的东西。设计方案一再修改、修改，简化、简化就成了现在的样子。

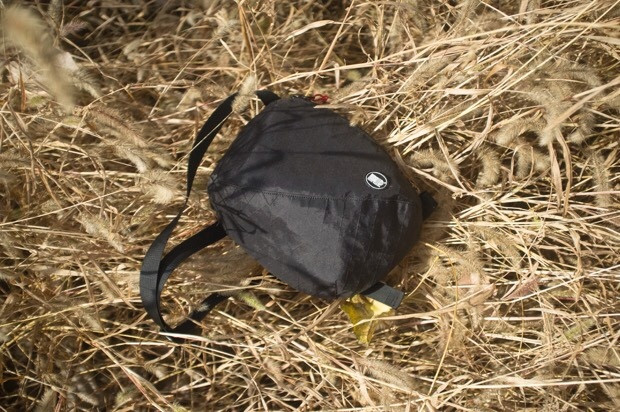

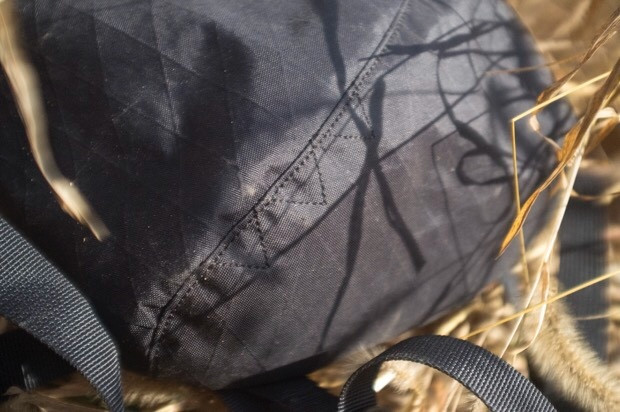

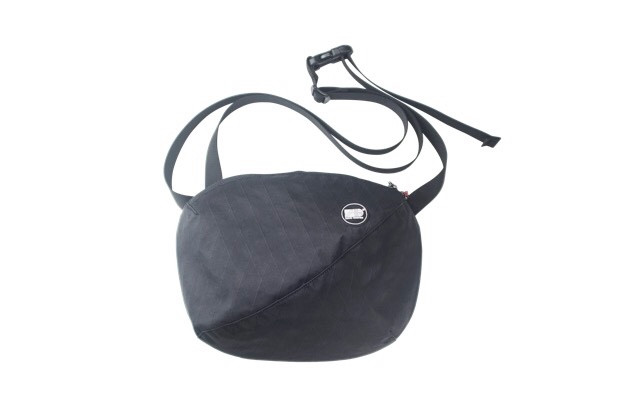

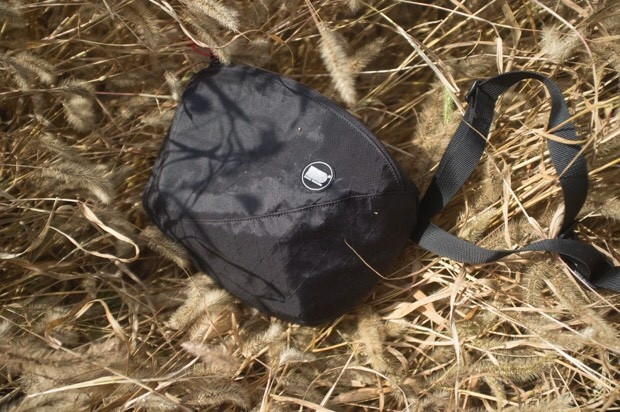

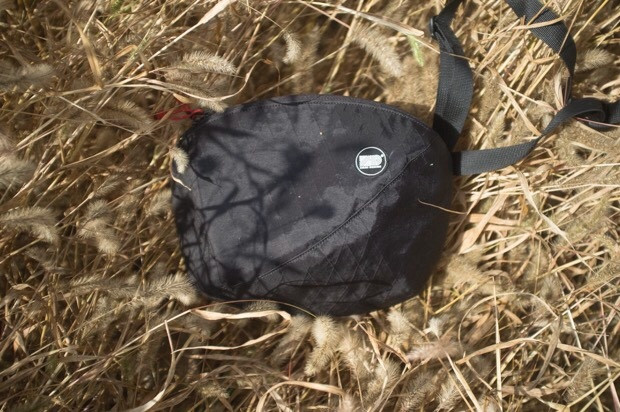

包的正面有个很明显的对角线拼接。其实有几个考量：一是做恐龙的大嘴造型。还在眼睛位置缝了个圆logo标。下端我还缝了三颗牙。二是立体剪裁叫正面呈现半球状。三是拼接位置缝完折到一边再缝一道线，那一小条是三层了，硬度提高一些，缓解一点点软塌塌的现象。

其实恐龙的形象做的不是那么具象的。意到笔不到！简练、抽象一些。太具象了显着幼稚，适合小孩使用了。显然我不是为小孩做的设计。还有个考量，举个例子：一张端庄的人脸看着很舒服，但如果稍稍扭曲变形些会给人那种及其痛苦拧巴的感受。我用坚挺些的X-PAC面料，对角线的拼接加厚也无法避免包压瘪了。除非里边衬钢板，但这也不现实吧！抽象就能避免那种痛苦拧巴的感受。其实这里边有个小遗憾的地方。恐龙的牙我本来想在黑色面料上用丝网印做黑色。这个包太难做，怕找代工给我做废了，打算自己来缝做定制。但我所在的城市是重工业城市，还有查环保的缘故。根本找不到做丝网印的工厂。妥协下做热转印呢？热转印牢固的还是差点，时间久了会掉。现在是做的车缝，牢固度保证了，但酷感还是差了一点点！

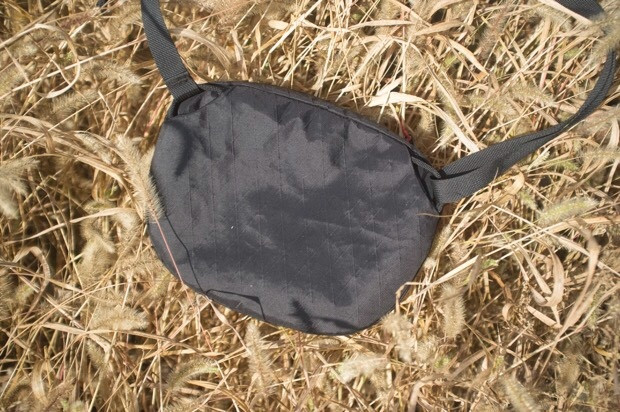

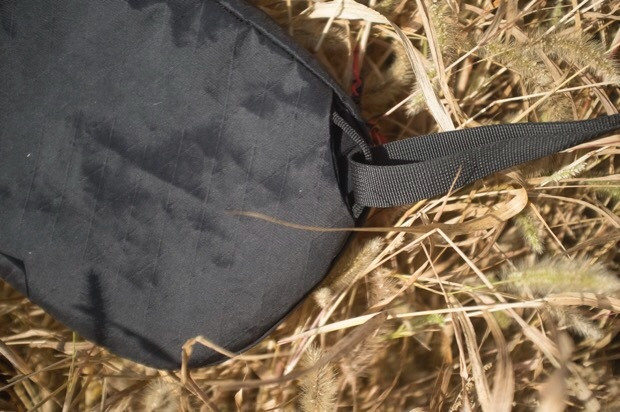

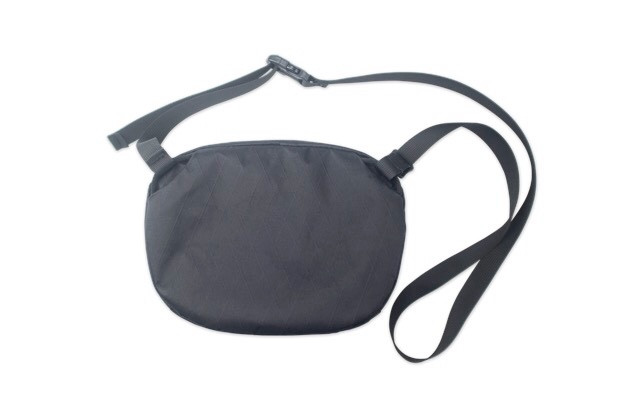

背带和挎包连接部位借用了各大牌小挎包的常用半圆弧连接结构。背带转向上方时可以肩挎，转向两侧时可以当腰包。背带上装了插扣，系腰上时开合更方便些。我这个小挎包体积是故意做的偏小一点的。当腰包时更美观些。

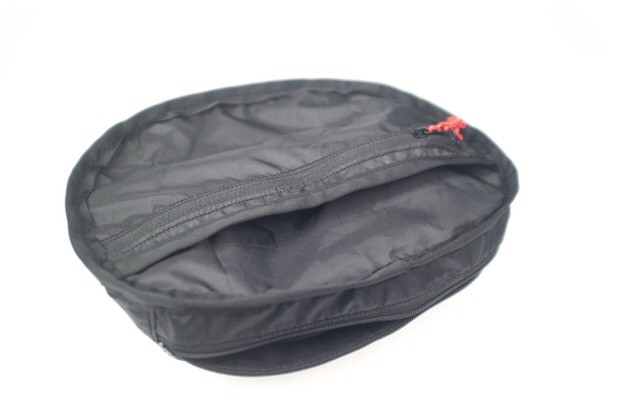

第三张图是内部结构，不好拍就翻过来拍的，内部做了个简单分区。分区的格挡上做了个带拉链的小内袋。可以放一些贵重物品。

看图可以发现我这个是做了内衬的。我采购的X-PAC是内层带白色网布的。纠结了下做的内衬，后片中间是加了薄薄的EVA泡沫板的。得加内衬使其不暴露在外。还有对角线的拼接位置如果内侧用织带包边。做起来省事了，用起来有点挡手了。做内侧做起来费事，但好看些！

这个小包称了一下，110克左右吧！

这次是一个非常非常小的洗漱包设计。不知道能不能击中你的痛点？他的最大特点是干湿分离。干的完全防水。湿的透气快干。

我遇到的问题是：经常出差，对酒店免费提供的洗发水和沐浴露不适应，所以会自己带洗漱包。洗漱包全防水的打包行李时不弄湿其他衣物，但不宜带进淋浴室，带进淋浴室弄湿不可避免。湿了他不透气又不容易干。再装行李里会把其他衣物就弄湿了，不带进淋浴室，拿一堆小物品又不方便。

那种网袋洗漱包快干不防水的，进出淋浴室都没问题，但湿毛巾没那么容易干。打包在行李里中时衣物又弄湿了。

纠结来觉得还是做个加法：干湿分离。一个防水袋打包行李里不会弄湿其他的衣物，一个网袋带进淋浴室也方便快干。更实用些。

透气网袋部分其实设计简单啥形式都行。我做的也没任何创意。就一个普通网袋。

防水袋部分想简单那就买个小防水袋就行了。功能上都能满足需求。但我有点小强迫症，我觉得防水袋的口攒做一团，不如平展的美观好收纳。

那做成防水拉链呢？YKK的供应商给我的答复是：“YKK日本产的能起到防水作用，但价格很贵，难点是工期3个月（关键我拿到小样了一看也不防水），YKK国产和台湾产的防水拉链其实叫“止水拉链”，他是防泼水的。还有针眼处理（可以用热贴合，那这里边就深了，折腾无止境了）和拉头缝隙不可能做成真正全防水的。

其实简单可靠的还是卷口设计。我在用的迪卡侬的防水袋也是个卷口做平展的方案。看下图。

他的问题在哪呢！防水袋的口在卷三折以上时才发挥作用。这个袋子只卷了两折。所以袋口是漏水的。那改一下折成三折不行吗？折三折袋口的魔术贴就得下移到第二折上。袋口因为要把毛边藏一下，那位置是三层的，强度很高。第二折上是单层面料。对于追求轻量的超薄面料来说，强度是低的。还有就是针眼里边得压胶。设计上太繁琐了。

卷口包还有一种常见方案，见下图。这个束缚的力只在中间。两角存隐患，成为漏水的点。

我的设计方案是上边形式的升级。束缚力的长度加长。卷口折叠4次处袋身打断一下缝个盖，里层做压胶。盖子和袋身用魔术贴扣合一下。设计和制作非常简单而且解决了问题。好处就是袋口平展了。事物的两面性。卷口包那个用卷口调整大小的功能就没有了，这里不需要那个功能也还好。还有些小细节，盖子上是魔术贴的毛面，袋身上是钩面。袋身的距离袋口远些，钩到里边网袋的几率减小些。这块可选方案很多，我只是选了个简单的，不做纠结了。盖子也可以变换各种造型，可以玩的很多。我这个想法也酝酿了很久，晚上睡觉灵光乍现，立马画了下来一早做了个小样看。用了段时间觉得操作简单好用就写了些文字讲解一下。我自己瞎琢磨的原创设计，简单搜索了下没看到类似设计。有见过类似方案的可以回帖提示一下，感谢！

第三件东西是金字塔帐篷用的人字形补长撑杆。本来要放在关于金字塔帐篷的帖子了。但受制于帐篷厂产能有限，生产太慢太慢太慢了，我做的数量少，再补货感觉太慢太难了。虽然那个金字塔设计，用料，做工都比同类产品好，而且价格更实惠。性价比超高，但那帖子不敢发，把人字碳纤维杆移这里说吧！

这个也没什么大创意，只是小提升吧！这东西最早见于日本的卢卡斯金字塔帐篷。对塔帐空间利用率的提示很明显。

我之前做豆扣塔的时候有送这个东西。当时怕被骂抄袭做了些小改变。但自知虽然功能上很实用，但美观度不好。其实日本那个也存在同样的问题：实用性很好，但DIY风格太明显。这次我好好做一下。

这类东西需要着重注意的点是上端接触帐篷尖顶的部分。看下图：管是斜撑的，加之截面是圆形。使得接触点面积有限。帐篷尖的补强片做的靠谱的话没什么问题。如果做的不靠谱，就存在隐患，容易顶漏了。我自己做的塔尖补强是花了心思的一点不担心，直接撑都没事。但其他品牌的塔我把控不了。所以得在人字碳纤维杆上尽量排出隐患。卢卡斯的是用厚面料缝了个管状套在杆子上边。叫两个接触面中间有个软的缓冲。我之前用的胶皮帽也是做的软的缓冲。这次是做了个半球面的帽，用减少尖角，增大接触面积的方式。如果还能顶漏，那只能审视下帐篷设计问题了。两根管连接的部分最终采用的钢丝绳。因为半球帽是铝的，管是碳纤维的。铝和碳纤维连接固定真没啥好办法。做螺纹扣？做插销？都对碳纤维强度有损伤。只能胶粘了。胶粘也有问题啊！一是打不开了。如何连接部位的绳子断了，没法更换了。纠结半天最终连接部分选择了强度高的钢丝绳。重量肯定是比普通绳子重些了，唉！世间哪有完美的设计，都是各种妥协后取得最为平衡的设计。

第二个问题是什么呢？看上边的图。管的内径和半球帽的插入部分外径，不可能做到插进去一点空隙没有的境界的，也不可能做的涂上胶水插入后轴心丝毫不差的。稍稍偏向一边的现象无法避免。也就会这边胶水少一点，那边多一点。实际中有多大影响吗？我没能力做出这种微小的实践数据。但觉得应该有影响。纠结了下我在铝件上做了浅浅的螺纹。螺纹的沟壑里能更多的存下些胶水，而且也增加了摩擦力。但即使做了这么多工夫，也无法避免胶粘的脱落现象。除非一体的。但这事没啥可能性啊！没事我有售后维修。

第三个问题是连接的钢丝绳既不能太长也不能太短。太长时两根杆子错位交叉距离太长，稳定性差。太短时稳定性好了，但两根杆子并不到一起不便于收纳了。所以两根杆子并在一起时最短的长度最适宜。这个简单好理解吧。实际操作时钢丝绳两端有卡子。半球帽插在碳纤维管里的那部分内径极小。没有工具可以伸到里边把钢丝绳装上牢固可靠的卡子。所以卡子得拽出半球帽管的外边装。装完一拉正好就得把握好半球帽插管内部分的长度了，太长绳子就长了，太短胶粘部分就短了，强度就有影响了。都是用心和平衡问题了。

碳纤维管插登山杖尖的部位，我加了防爆杆的铝环。增加几克重量，更可靠，更安心些，也更美观些。

基本就是这些了，都是些微不足道的小设计。献丑了！
